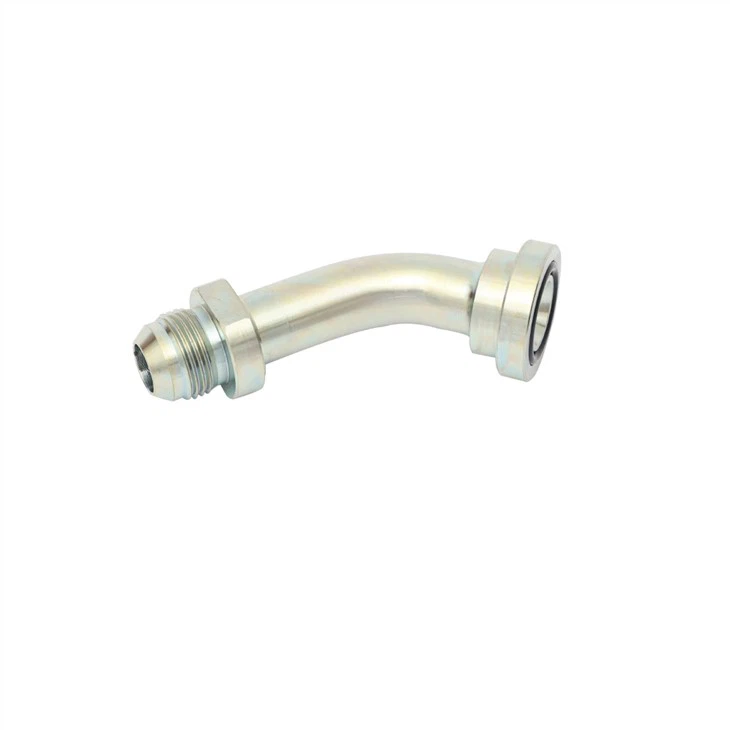

Feistis Flange Hiodrálacha
Ábhar: Cruach
Cruth: 45 céim
Cineál Snáithe 1: JIC fireann
Snáithe 2 Cineál: Flange
Feistis Flange Hiodrálacha
Uimhir Pháirt:
1JFL4
Tréithe:
Ábhar: Cruach
Cruth: 45 céim
Cineál Snáithe 1: JIC fireann
Snáithe 2 Cineál: Flange

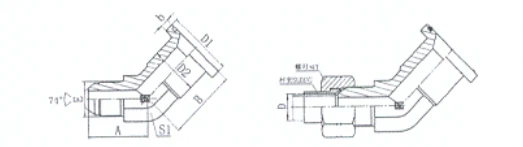

代号 CUID UIMH. | 螺纹 E | 法兰型号 | O型圈 | 尺寸 TOISÍ | |||
SRÁID E | MÉID FLANGE | O Fáinne | A | B | D2 | S1 | |
1JFL4-08 | 3/4"×16 | 1/2" | 27 | 37 | 24 | 19 | |
1JFL4-10-08 | 7/8"×14 | 1/2" | 31 | 37 | 24 | 22 | |
1JFL4-10-12 | 7/8"×14 | 3/4" | 32 | 40.1 | 31.7 | 27 | |
1JFL4-12 | 1.1/16"×12 | 3/4" | 35.5 | 40.1 | 31.7 | 27 | |
1JFL4-12-16 | 1.1/16"×12 | 1" | 37.5 | 47 | 38 | 33 | |
1JFL4-16 | 1.5/16"×12 | 1" | 38.5 | 47 | 38 | 33 | |
1JFL4-16-12 | 1.5/16"×12 | 3/4" | 38.5 | 42 | 31.7 | 33 | |
1JFL4-16-20 | 1.5/16"×12 | 1.1/4" | 42 | 51.8 | 43 | 41 | |
1JFL4-20 | 1.5/8"×12 | 1.1/4" | 43.5 | 51.8 | 43 | 41 | |
1JFL4-20-16 | 1.5/8"×12 | 1" | 43 | 51 | 38 | 41 | |
1JFL4-20-24 | 1.5/8"×12 | 1.1/2" | 46 | 60.5 | 50 | 48 | |
1JFL4-24-20 | 1.7/8"×12 | 1.1/4" | 49 | 54 | 43 | 48 | |
1JFL4-24 | 1.7/8"×12 | 1.1/2" | 49 | 60.5 | 50 | 48 | |
1JFL4-32 | 2.1/2"×12 | 2" | 58 | 76.2 | 62 | 63 | |
Feistis JIC|Feistis Flared 37 céim SAE
Is iad feistis JIC (aka feistis feadán SAE 37 céim, feistis flared, nó feistis SAE J514) an cónascaire sreabhán hiodrálach is coitianta i Meiriceá Thuaidh. Cé go n-úsáidtear feisteas JIC go minic chun feadáin a cheangail i gcóras hiodrálach, is minic a úsáidtear iad ar phíobán mar oiriúntóir deiridh le haghaidh feistis sclóine JIC baineann, arb iad an nasc deiridh is coitianta le haghaidh tionóil píobáin hiodrálacha.
Feistis flange cón fireann 45 céim elbow JIC fireann 37 céim
1. Tá taobh amháin ceangailte le calafort ola flange, agus tá an taobh eile ceangailte le píopa flared.
2. Tá taobh amháin ceangailte leis an gcalafort ola flange, agus tá an taobh eile feistis snáithe inmheánacha 37 céim
3. Suiteáil solúbtha agus friotaíocht ardbhrú
